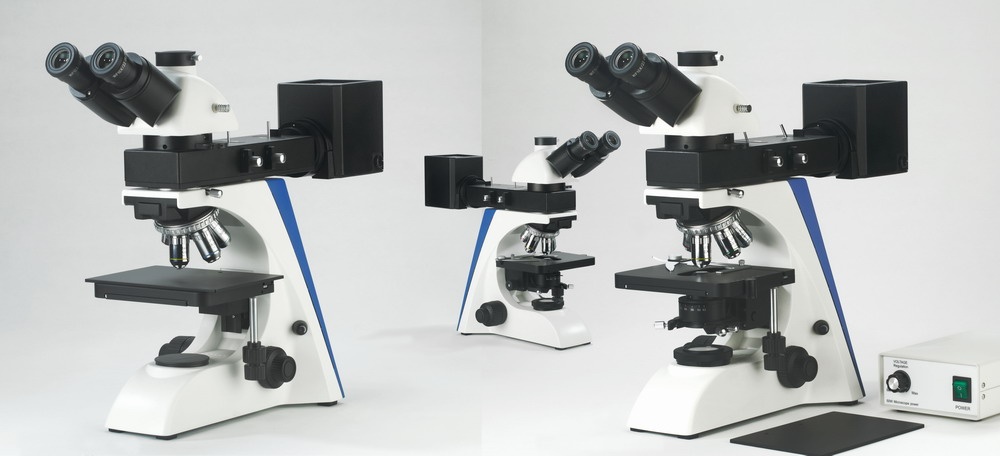

性能特點
● 廣泛應用于工礦企業、教學、科研金相分析、半導體硅晶片檢測等領域
● 明視場、偏光等觀察方式，透射、反射照明供選擇
● 規格齊全的無限遠長工作距離金相物鏡
● 超大視野目鏡，視場數可達到22mm，觀察更加平展舒適
● 兩檔轉換式觀察筒：100%觀察；20%觀察同時80%攝影

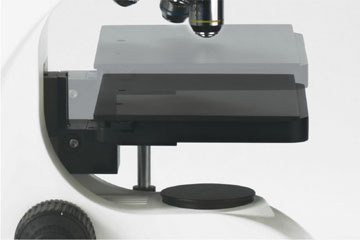

● 平臺快降裝置，可使被檢樣品的觀察空間增加50mm以上
規格參數
光學系統
OTICS無限遠色差校正光學系統
放大倍數范圍
50×～1000×

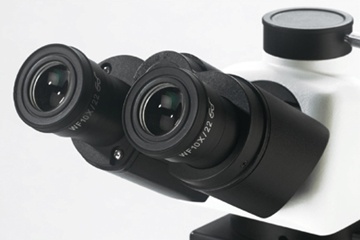

目鏡
10X大視野、高眼點平場目鏡，視場數Φ22mm
物鏡
長工作距離無限遠平場物鏡：5×/10×/20×/40×/50×(S)/80×（S）/100×（S）
觀察筒
鉸鏈?zhǔn)饺坑^察筒，30°傾斜，瞳距調節48 mm～76mm，
兩檔轉換：100%觀察；20%觀察，同時80%攝影
轉換器
內傾式內定位五孔轉換器
調焦裝置
粗微同軸調焦，粗調帶松緊調節，并有調焦上限位裝置
載物臺
機械移動載物臺，平臺快降裝置，使觀察距離增加50mm
機械移動載物臺，金屬載物板200x150mm
聚光鏡
N.A.1.25阿貝聚光鏡，帶可變光欄
透射照明系統
6V/20W鹵素?zé)簦▽掚妷狠斎耄?00V～240V），LED照明，視場光欄，中心可調
反射偏光系統
12V/50W鹵素?zé)簦▽掚妷狠斎耄?00V～240V），LED照明，視場光欄，中心可調
偏光裝置
起偏器，檢偏器

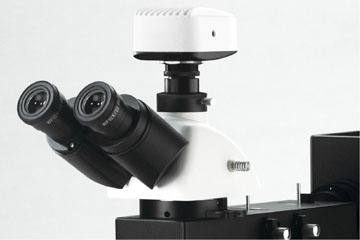

攝像接筒
0.5×/ 1×攝像接筒（C-Mount）
數碼照相裝置
可配置CANON、NIKON、OLYMPUS等多種數碼相機
數碼攝像系統
DV/TP系列數碼攝像系統

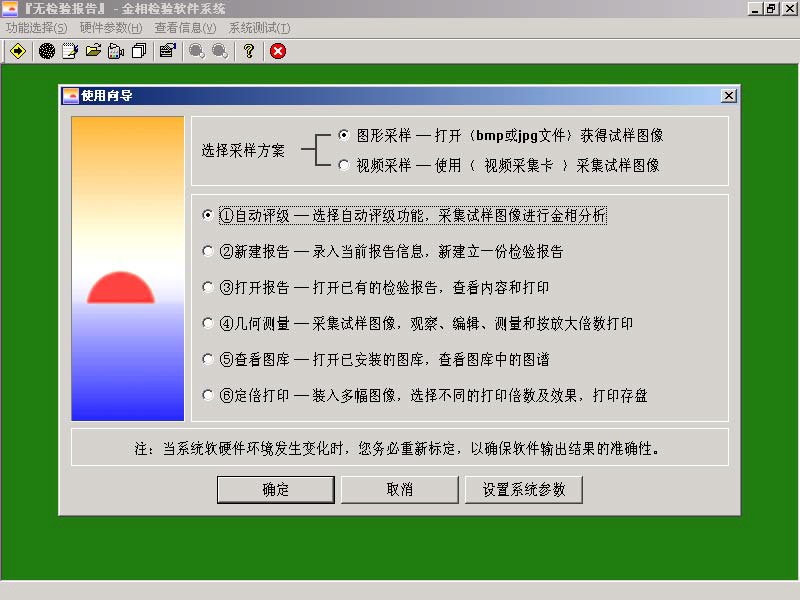

金相顯微圖像采集分析軟件（專業金相分析評級軟件）
本軟件以國家檢驗標準為依據，開發了百余種軟件功能模塊，用戶可根據需要，選擇檢驗項目，在本軟件的幫助下，完成檢驗工作。
☆ 自動評級：軟件可自動得出最終分析結果；
☆ 輔助評級：軟件可得出和分析結果有一定聯系的參數；
☆ 比較評級：將采集的試樣圖像和標準圖庫進行比較，作出判斷。
□ 新建報告：可按用戶需求制作報告文檔的錄入界面、軟件可自動生成電子報告文檔并提供報告的保存和打印功能；
□ 打開報告：打開關瀏覽已經保存的報告文件；
□ 幾何測量：本軟件提供了“直線”、“矩形”、“圓”、“多邊形”、“角度”等多種測量工具及測量方法，可完成長度、面積、度 角等測量工具；
□ 查看圖庫：用戶可選擇查看本軟件
□ 收錄的所有金相圖譜，本軟件圖譜由用戶提供原始資料，由我方錄入；
□ 定倍打?。嚎梢淮窝b入多副圖片，并可對其進行圖像處理和設置說明文字；
□ 圖像拼接：將采集到的不同視場圖像拼接成一幅完整的圖像；
□ 圖像共聚焦：將拍攝對象相同、但焦距不同的幾張照片，重合成一張完全清晰的照片；
□ 三維光圖：OpenGL 三維光圖，通過對圖像亮度的分析，構建二維圖像的三維模型。該軟件模塊可檢查被觀測試樣是否平整。
應用實例：
